Cameralink Full光端机

产品介绍

A端型号：ES-CV-CLF-OP-A

B端型号：ES-CV-CLF-OP-B

北京鹰速光电科技有限公司

官网：www.eagle-speed.com电话：195-2048-3368

1 概要

1.1主要功能

本产品的主要功能包括：

lCameralink Base/Medium/Full/Full80图像通过光纤实时传输，us级别延时；

lLVDS串口上下行通过光纤实时传输，可传输控制相机指令；

l同步触发信号CC1~4，通过光纤实时传输。

1.2产品构成

本产品一件，包括两个部分（不含光模块，标准光模块需要另外购买）：

1）上游部件：Cameralink信号转光纤信号的【部件A】ES-CV-CLF-OP-A；

2）下游部件：光纤信号转Cameralink信号的【部件B】ES-CV-CLF-OP-B；

通过一套本产品，【部件A】可以实现把上游的Cameralink信号转换为光纤信号进行远距离传输，在下游【部件B】可以把接收到的光信号还原为Cameralink信号输出。还原的Cameralink信号可以达到如下特点：

1）时钟信号与前端相机保持一致；

2）FVAL有效信号内的LVAL、DVAL时序保持与前端相机一致；

3）Cameralink虚拟串口Uart可以实时互通；

4）CC触发信号上行送到相机us级别延时。

1.3面板定义

对于A端：

l状态1：光模块插入检测信号；

l状态2：反向光信号锁定；

l状态3：反向串口数据监测；

对于B端：

l状态1：base光信号锁定；

l状态2：Medium光信号锁定；

l状态3：Full光信号锁定；

2 功能和性能

2.1 功能框图

 该产品可以按照如下状态进行Cameralink数据传输。

2.2 功能参数指标

3接插件定义

Cameralink接插件，A端和B端都是Mini SDR 26脚插座，符合标准AIA协会定义的Cameralink管脚定义。其针脚顺序如下：

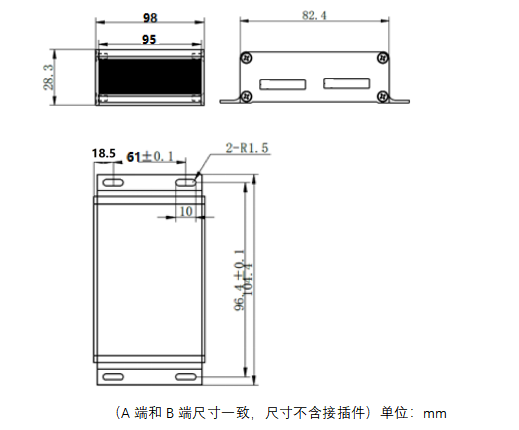

4结构尺寸

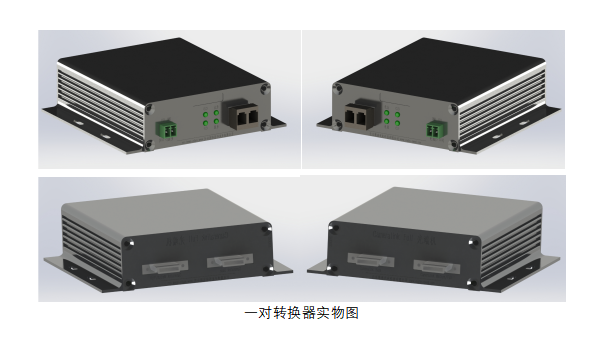

5 产品构成

6 不同光纤模块的传输方案特点

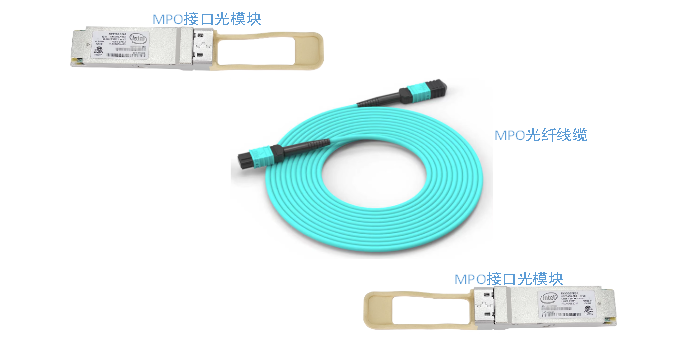

6.1 多模QSFP+（MPO接口 40G）

该方案下，光模块选用单波长多束并行传递，一般为一根线中走4路850nm波长，传输距离100-300m。该模块价格便宜，一般单支模块价格：200-300元；

 MPO线缆相当于多束光纤捆扎在一起的传输模式，波长都一致，因此不能过波分复用装置，不适用于转台等光纤滑环结构上。

 总结特点：

（1）距离较短；

（2）价格便宜；

（3）不适合光纤滑环；

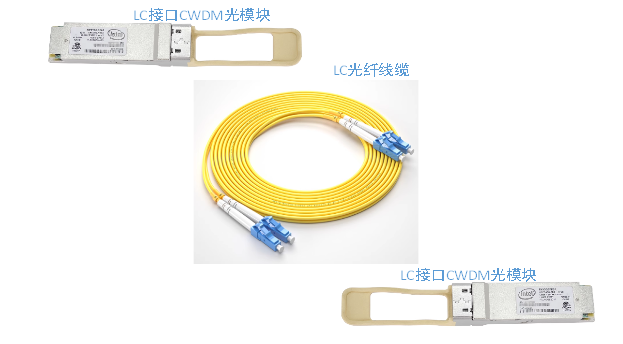

6.2 单模CWDM方式的QSFP+（LC接口40G）

该方案下，光模块内部分为4种波长，集成波分复用后，通过一个LC接口并行传递，一般为波长为：1270/1290/1310/1330nm，传输距离2KM-80KM。该模块价格较贵，一般单支模块价格：500-2000元；

 LC接口，由于多波复用同一根光纤，因此可以过波分复用装置后解出四路波长。

当系统中没有其他波长情况下，也可直接适用于光纤滑环结构上。

总结特点：

（1）距离较远；

（2）价格较贵；

（3）可用于光纤滑环；

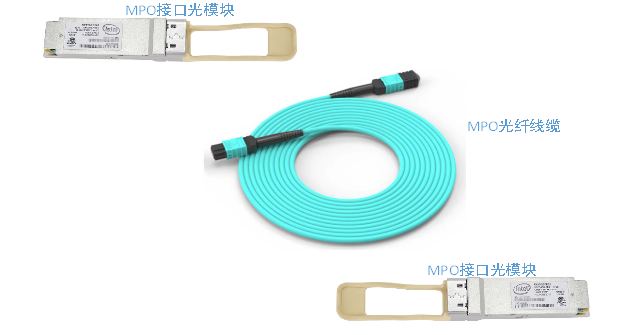

6.3 多模4波长方式的QSFP+（MPO接口40G）

该方案下，通过一个MPO接口并行传递，光模块内部分有的是一个波长，例如1310nm，有的是4个波长，一般为波长为：1270/1290/1310/1330nm，传输距离2KM-80KM。该模块价格较贵，一般单支模块价格：500-2000元；

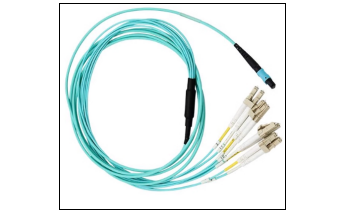

 MPO接口，对于4个波长的模块，由于多波长光纤捆扎于同一根光纤内，可以通过如下跳线分拆出4路波长，然后可以过波分复用装置，也适用于转台等光纤滑环结构上。

总结特点：

（1）距离较远；

（2）价格较贵；

（3）可用于光纤滑环；
