Cameralink Base光端机产品介绍

A端型号：ES-CV-CLB-OP-A

B端型号：ES-CV-CLB-OP-B

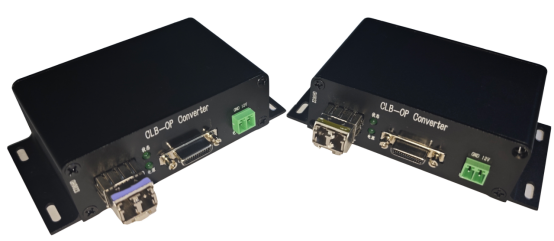

一对转换器实物图

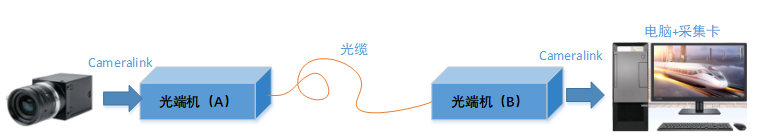

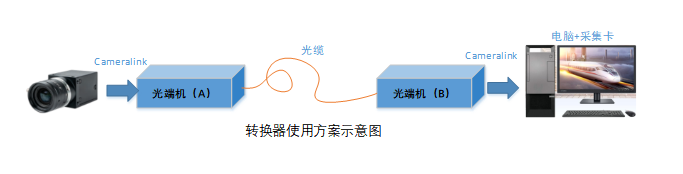

转换器使用方案示意图

北京鹰速光电科技有限公司

官网：www.eagle-speed.com电话：195-2048-3368

1 概要

1.1主要功能

本产品的主要功能包括：

lCameralink图像通过光纤实时传输，纳秒级别延时；

l串口上下行通过光纤实时传输；

1.2产品构成

本产品一件，包括两个部分（不含光模块，标准光模块需要另外购买）：

1）上游部件：Cameralink信号转光纤信号的【部件A】；

2）下游部件：光纤信号转Cameralink信号的【部件B】；

通过本产品，【部件A】可以实现把上游的Cameralink信号转换为光纤信号进行远距离传输，在下游【部件B】可以把接收到的光信号还原为Cameralink信号输出。还原的Cameralink信号可以达到如下特点：

1）时钟信号与前端相机保持一致；

2）FVAL有效信号内的LVAL、DVAL时序保持与前端相机一致；

3）Cameralink虚拟串口Uart可以实时互通；

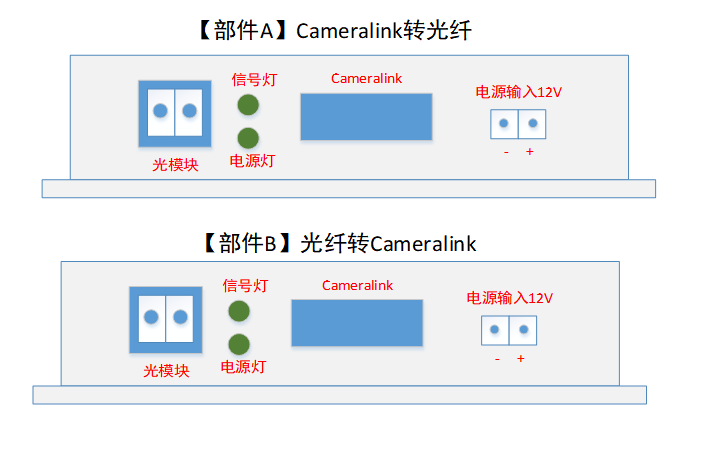

1.3面板定义

2 功能和性能

2.1 功能框图

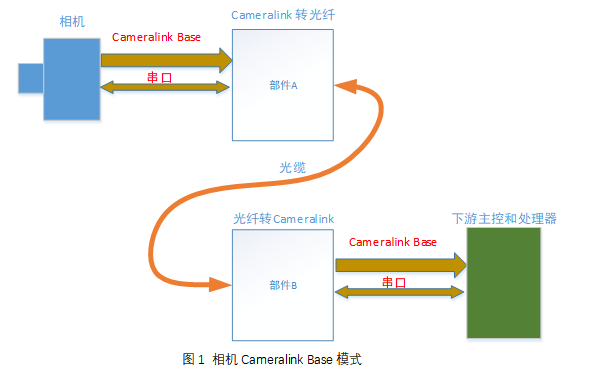

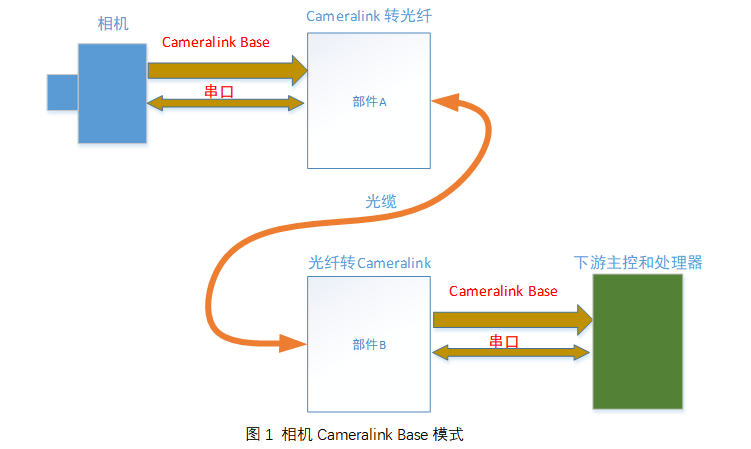

 该产品可以按照如下状态进行Cameralink数据传输。

2.2 功能参数指标

3 接插件定义

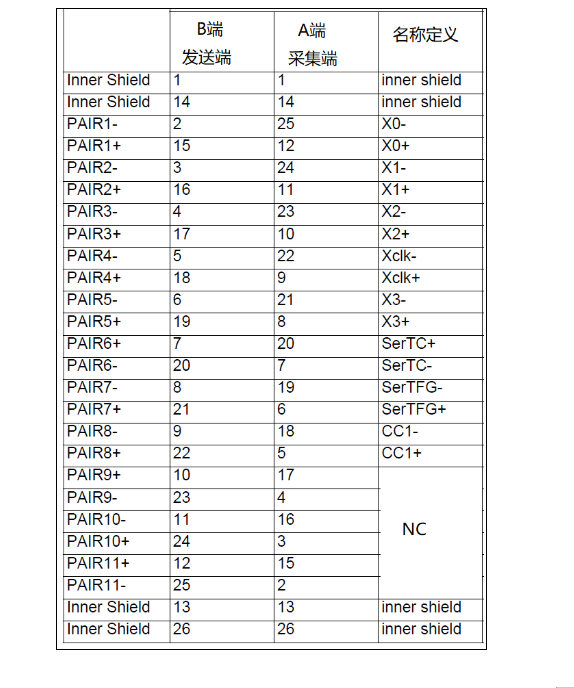

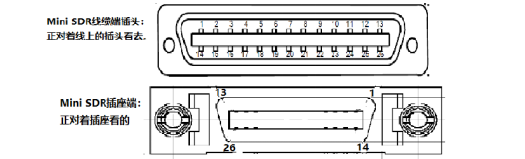

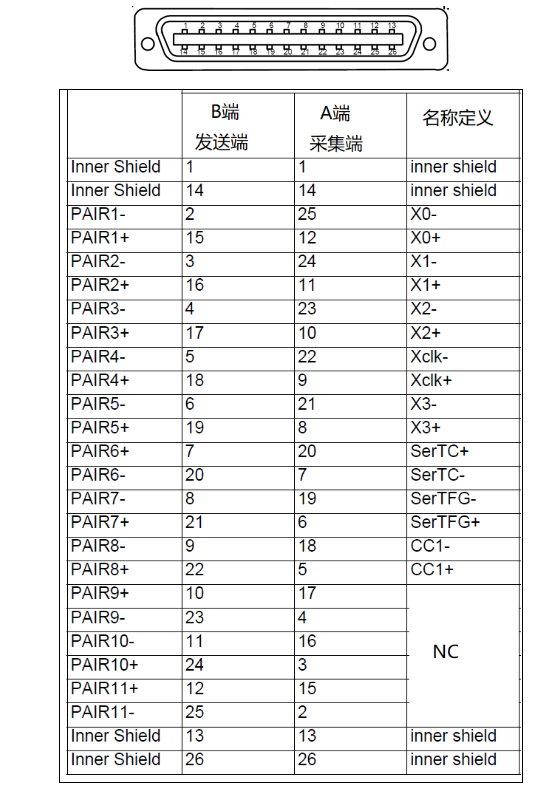

A端和B端都是Mini SDR 26脚插座，符合标准AIA协会定义的Cameralink管脚定义。其针脚顺序如下：

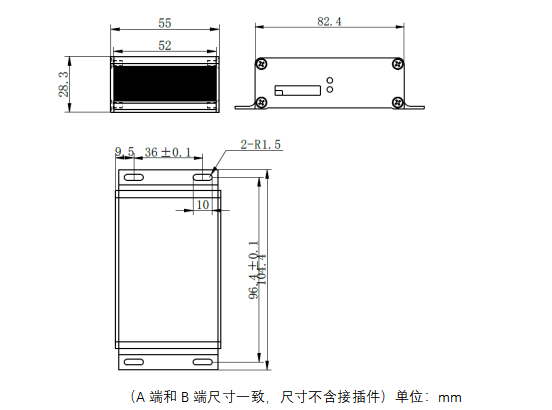

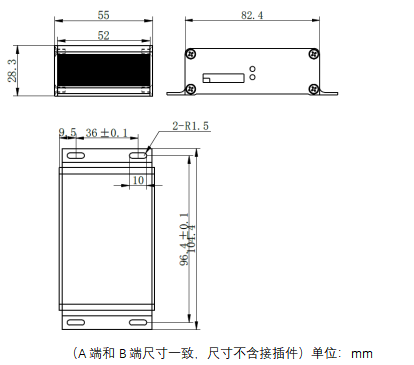

4结构尺寸5 产品构成

采购链接：https://item.taobao.com/item.htm?ft=t&id=859043742387
