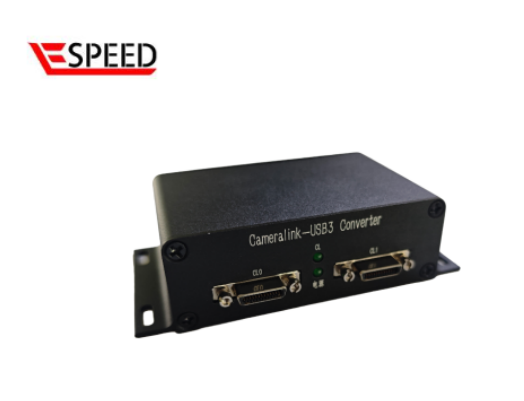

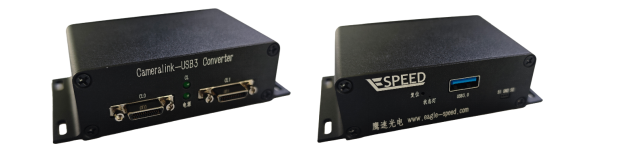

Cameralink-USB3 Converter

【Cameralink -USB3转换器 Full款】

产品说明

北京鹰速光电科技有限公司

www.eagle-speed.com

2025年5月28日

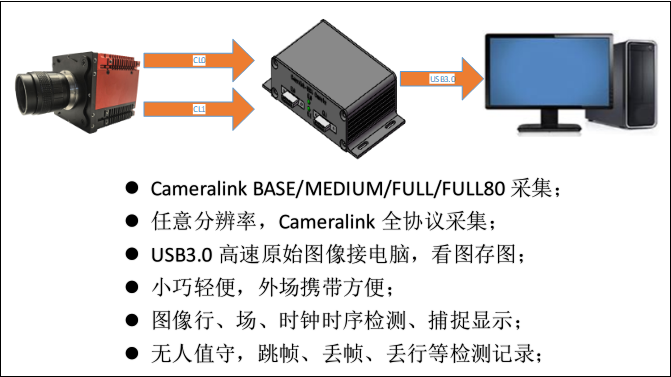

一、功能性能

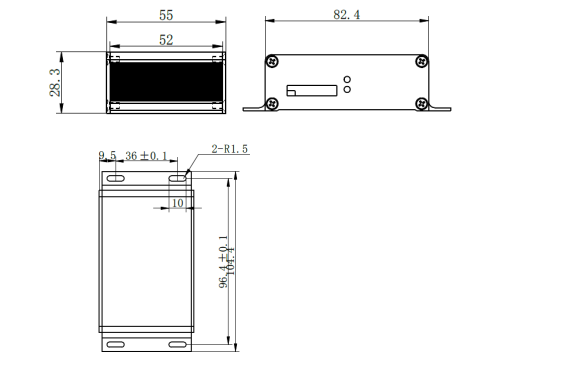

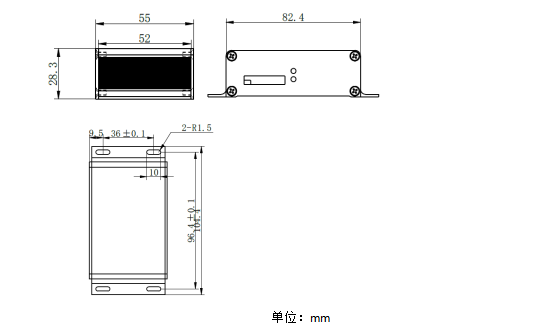

二、结构尺寸

单位：mm

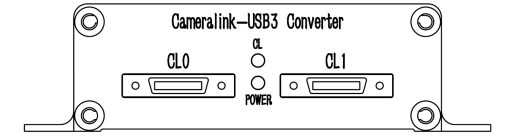

三、面板定义

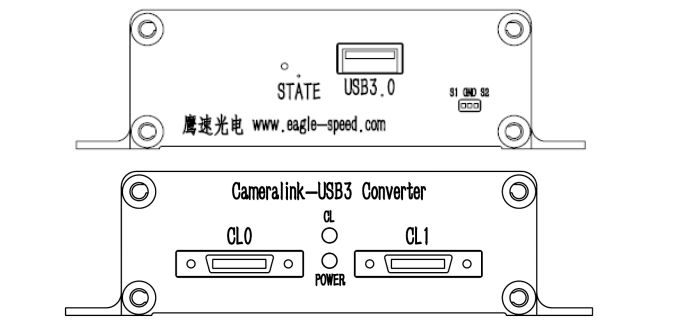

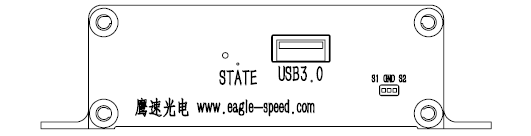

图1：接口面板

【POWER】灯，表示系统供电情况；

【CL】灯，表示Cameralink接口信号状态；其状态说明如下：

“√”表示检测到信号；“×”表示未检测到信号；“○”表示任意状态。

【STATE】灯，表示当前系统的状态。

l【常亮  】：表示当前系统正常，上位机未连接设备；

l【1秒心跳 】：表示当前系统正常，上位机已连接设备；

l【快速频闪 】：表示当前系统故障。

四、采集格式Tap数

采集分辨率支持任意分辨率，常见的分辨率如： 320X240,640X480,640X512,1024X768，1024X1024，1280X960,1920X1080,2048X1536,2048X2048,2560X1280，3840X2160，5120X5120等等。

Tap格式包括了所有AIA协会定义的Cameralink Base/Medium/Full/Full80标准格式，在此基础上，还包括了额外的特殊Cameralink格式。具体支持采集格式如下：

注：Cameralink协议里面定义的Tap具体含义，指的是一个时钟传输对应几个像素的含义。

l例如：RGB888，1tap格式下，1个Tap对应1个像素，占用的Cameralink通道里面的A、B、C这3个通道。

l例如：MONO14,1tap格式下，1个Tap对应1个像素，占用的Cameralink通道里面的A、B这2个通道。

如果采集需要特殊的格式定义，可以联系我们（dapei@eagle-speed.com）进行格式添加，兼容情况下，超低的定制费用。

五、软件功能

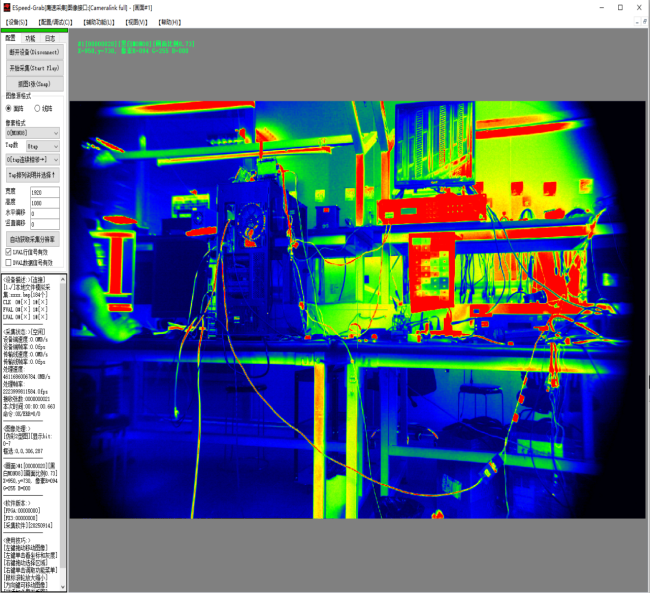

基于WINDOWS的专用上位机软件：ESpeedGrab。主体采集和显示界面如下：

提供相关软件功能如下。

l图像实时播放显示；

l图像原始像素数值查看；

l输入时序检测，输入时序稳定性记录；

l图像保存，支持BMP，JPEG，RAW，AVI视频；

l采集格式设定，目前标准Cameralink支持的所有格式；

l图像直方图实时显示；

l图像白平衡、伪彩、拉伸、自动对比度拉伸等多种图像处理功能；

l图像灰度均值、彩色均值、信噪比、动态范围、MTF等多项参数实时计算；

l多窗口显示，同时看一张图像的不同部位细节、全景、颜色分量等；

lCameralink虚拟串口通讯功能；

lCameralink CC1 PWM触发参数设定；

注意事项：

l电脑如果存在省电模式的话，需要设置电脑为性能最高的模式；

lUSB3.0采集接口常态速率最大320MB/s,依据电脑性能而有轻微波动；

l当采集Cameralink输入图像数据率>320MB/s时候，会通过适当的弃帧策略，来匹配USB的传输图像的完整性。对于实时看图和图像处理，功能不受影响。

lCameralink线上串口为虚拟串口模式， PC端可以直接用串口工具打开，不支持GeniCam标准。

l不同输入的CL时钟需要有匹配的软件固件。采集设备配套了3个频率段的软件固件：20-60Mhz，50-75Mhz,70-85Mhz。根据实际接入的时钟频率，采集软件ESpeedGrab会提示选用合适的软件固件，按照提示操作即可。

六、接口位号定义

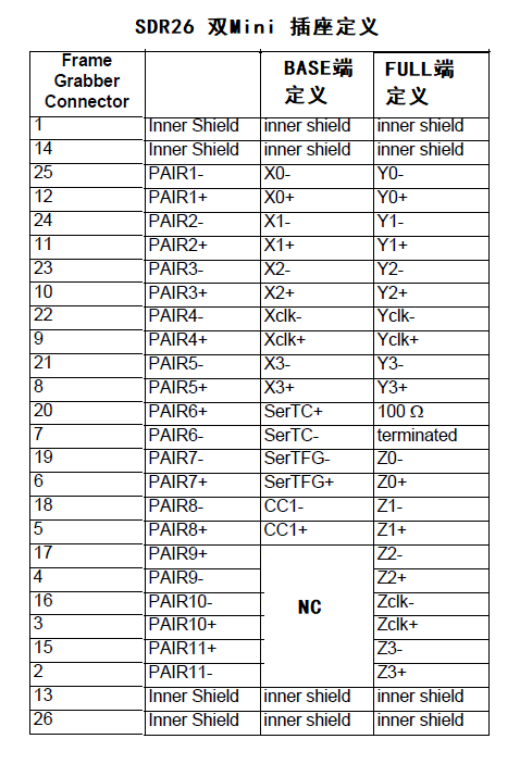

两个SDR 26脚Mini插座，针脚顺序如下：

七、发货物品清单
